Việc triển khai remote meter (nước, điện, hơi) đem lại lợi ích lớn về giám sát và tối ưu vận hành, nhưng năm vấn đề dưới đây thường khiến hệ thống “đo từ xa” báo sai số liệu, mất kết nối hoặc bị khai thác. Dưới mỗi lỗi là biểu hiện nhận biết nhanh, nguyên nhân gốc và giải pháp khắc phục.

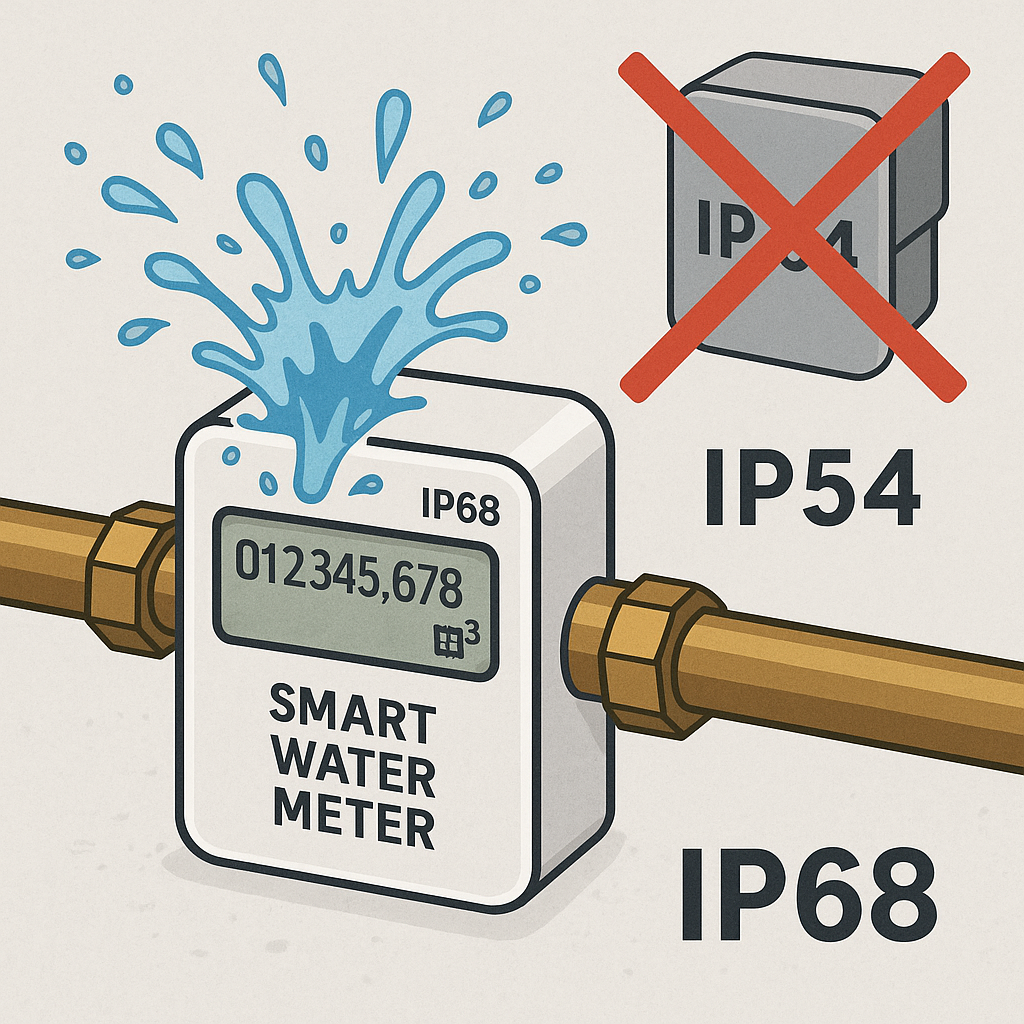

1. Chọn sai cấp bảo vệ IP (Ingress Protection)
Khi lắp ngoài trời hoặc dưới hố van, đồng hồ phải đạt tối thiểu IP67–IP68. Lắp model chỉ IP54 khiến nước thấm vào bo mạch, dẫn tới:
-
Màn hình LCD mờ, số chập chờn.
-
Module RF/NB-IoT tự reset liên tục; pin kiệt sớm 40%.
Nguyên nhân: nhầm tiêu chuẩn “smart indoor meter” (IP54) với “sub-mersible meter” (IP68)
Khắc phục nhanh:
-
Kiểm tra tem IP trên thân thiết bị trước khi lắp.
-
Nếu đã lắp, bọc lại bằng hộp junction IP68 có gel chống ẩm hoặc thay bằng phiên bản IP68 cùng hãng.
-
Bổ sung hạt hút ẩm bên trong nắp hộp đo để kéo dài tuổi thọ bo mạch.
2. Sóng truyền kém, mất gói dữ liệu
Biểu hiện: server chỉ nhận log giờ đầu – các khung giờ sau trống; cảnh báo “last seen > 24 h”.
Nguyên nhân:
-
Đặt đồng hồ dưới nắp gang kín, tín hiệu NB-IoT/LoRaWAN suy hao 18–30 dB34.
-
Dùng ăng-ten PCB tích hợp thay vì ăng-ten whip ngoài.
-
Triển khai tại “vùng lõm” mà không đo khảo sát RSSI trước
Khắc phục:
-
Đưa ăng-ten ra ngoài nắp hầm bằng cáp feeder IP68.
-
Bật ADR (Adaptive Data Rate) trên gateway LoRaWAN / yêu cầu nhà mạng NB-IoT chuyển cell ưu tiên.
-
Gắn bộ repeater 433/868 MHz hoặc gateway micro-cell gần nhất (< 500 m).
3. Sai cấu hình giao thức (Modbus, M-Bus, wM-Bus)
Triệu chứng: phần mềm báo lỗi “Illegal data value” hoặc timeout; đèn RX trên RS-485 nhấp nháy nhưng TX không phản hồi
Nguyên nhân điển hình
-
Trộn lẫn count và data_type (float32 + count ≠ 2)7.
-
Địa chỉ slave trùng (ID = 1) sau khi clone hàng loạt.
-
Baudrate giảm còn 2400 bps nhưng master giữ 9600.
Khắc phục:
-
Đọc manual, đặt data_type phù hợp: float32 ⇆ count 2, uint16 ⇆ count 1.
-
Đặt lại slave ID bằng handheld hoặc lệnh 0x06, tránh địa chỉ 1–3 mặc định của inverter.
-
Đồng bộ baudrate, parity, stop bit; kéo timeout master ≥ 100 ms cho đường dài > 800 m.
Checklist kiểm cấu hình nhanh:
| Hạng mục | Giá trị khuyến nghị | Đã OK? |
|---|---|---|
| Baudrate | 9600 / 19200 bps | ☐ |
| Parity | Even, 1 stop bit | ☐ |
| Slave ID duy nhất | 4-247 | ☐ |
| Data type thống nhất | uint16 / float32 | ☐ |
| Timeout Master | ≥100 ms/1000 m cáp | ☐ |
4. Lỗ hổng bảo mật – mật khẩu mặc định & firmware cũ
Nguy cơ: kẻ tấn công khai thác cổng web/FTP chưa đổi mật khẩu (“admin/admin”) hoặc lỗ hổng integer overflow cho phép RCE, làm reset đồng hồ hàng loạt
Khắc phục:
-
Đổi password mặc định ngay khi commissioning; bật TLS/DTLS nếu hỗ trợ.
-
Cập nhật firmware (ví dụ Schneider PowerLogic ION v2.0.3 đã vá CVE-2023-2817)
-
Bật whitelisting địa chỉ IP quản trị; tách VLAN AMI khỏi mạng IT.
-
Triển khai Root-of-Trust/digital-signature cho gói OTA như khuyến cáo của LoRa Alliance & TPM guideline
5. Không hiệu chỉnh chống nhiễu nguồn & nối đất
Hiện tượng: giá trị đo nhảy ±5% vào giờ cao điểm; đồng hồ ngắt kết nối Modbus khi động cơ lớn khởi động.
Nguyên nhân:
-
Không dùng cáp xoắn đôi chống nhiễu, thiếu ferrite choke.
-
Thiết bị không nối đất vỏ, khiến ESD > 4 kV đánh vào cổng RS-485.
Khắc phục:
-
Sử dụng cáp STP RS-485, thêm vòng ferrite gần cổng meter.
-
Nối đất vỏ đồng hồ & lá chắn cáp một đầu.
-
Lắp surge-arrester 10 kA cho đường tín hiệu chạy song song cáp lực.
Checklist Tổng Hợp Khi Bàn Giao Hệ Thống Đo Từ Xa
| # | Hạng mục | Tiêu chuẩn đạt | Đã kiểm |
|---|---|---|---|
| 1 | IP-rating đúng vị trí (IP68 outdoor/underground) | IEC 60529 | ☐ |
| 2 | RSSI tại vị trí ≤ -105 dBm (NB-IoT) / SNR ≥ -7 dB (LoRa) | 3GPP / LoRa WAN | ☐ |
| 3 | Modbus/WM-Bus cấu hình hợp lệ, ID duy nhất | EN 13757-4 | ☐ |
| 4 | Đã đổi mật khẩu mặc định, bật mã hóa AES-128 | NIST SP 800-38A | ☐ |
| 5 | Firmware mới nhất, có chữ ký số | Vendor advisory | ☐ |
| 6 | Cáp tín hiệu STP + nối đất một đầu | IEC 61000-4-5 | ☐ |
| 7 | Đã ghi log chứng nhận IP, RF survey, config | ISO 9001 | ☐ |
Việc rà soát 5 lỗi trên theo checklist trước khi nghiệm thu giúp giảm 80% sự cố “mất dữ liệu – sai số” và kéo dài tuổi thọ thiết bị, đảm bảo hệ thống đo từ xa vận hành ổn định, an toàn dữ liệu.
